Passivepole

Gdy bezpieczeństwo to priorytet

Kompozytowy słup oświetleniowy o wysokich parametrach wytrzymałościowych. Lekka konstrukcja wspiera bezpieczeństwo uczestników ruchu drogowego skuteczniej niż tradycyjne rozwiązania.

Produkt zgodny z normą EN 40-7:2002
Produkt spełnia wszystkie kategorie określone normą
PN-EN 12767:2019-12 (bezpieczeństwo bierne)
Odwiedź showroom
Wkopywany w grunt Montaż na fundamencie

Atuty

  • wysokie parametry wytrzymałościowe: odporność na wstrząsy sejsmiczne i napory silnych wiatrów
  • słupy przebadane we wszystkich klasach prędkości i wybranych kategoriach bezpieczeństwa biernego zgodnie z PN-EN 12767:2019-12
  • lekka i wytrzymała konstrukcja o wysokiej odporności na akty wandalizmu
  • niskie koszty transportu oraz montażu wynikające z niewielkiej masy produktu (duże możliwości załadunku)
  • bezpieczna konstrukcja: nie przewodzi prądu, nie ma wartości złomowej
  • odporny na zanieczyszczenia i warunki atmosferyczne (w tym sól drogową i zanieczyszczenia odzwierzęce)
  • wyjątkowa trwałość: nawet 40-50 lat użytkowania*
  • przyjazny środowisku – niska emisja CO2
  • nowoczesny design
  • możliwość personalizacji produktu
    *na podstawie opracowań naukowych

Właściwości techniczne

  • wysokość słupów: od 3 do 12 [m] (od powierzchni gruntu)
  • średnice dolne słupów: od 100 do 250 [mm], średnica górna słupów: 60 [mm] (tulejka aluminiowa o długości 130 [mm])
  • rodzaj posadowienia: wkopywane w grunt lub na fundamencie prefabrykowanym
  • masa słupów: od 10 do 90 [kg]
  • możliwość wyprodukowania słupa o żądanych parametrach technicznych
  • drzwiczki rewizyjne (możliwa regulacja otworu rewizyjnego zgodnie z normą)
  • klasa palności HB, wg ASTM D635:2014
  • absorbcja wody ≤ 10‰, wg PN-EN ISO 62:2000
  • wytrzymałość na rozciąganie > 300 [MPa], wg PN-EN ISO 527-4:2000
  • wytrzymałość na zginanie przy ekspozycji na czynniki zewnętrzne wg PN-EN ISO 178:2011
  • twardość > 40 [HBa], wg PN-EN 59:2002
  • rezystywność powierzchniowa 2,69 [Ωm] x 1013, WG ASTM D257:1991
  • rezystywność skrośna 7,67 [Ωm] x 1012, wg ASTM D257:1991
  • wytrzymałość dielektryczna ≥5 [kV/mm], wg PN-EN 60243-1:2013

SKPW-PP

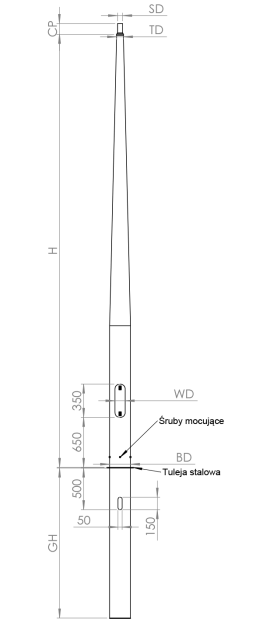

Słup wkopywany z niską tuleją łączącą o wysokościach od 3,0 m do 12 m i średnicach u podstawy (przy gruncie) od 100 mm do 250 mm z maksymalnym wysięgnikiem WD1 o rozpiętości 2000 mm

Symbol słupaH (m)GH (m)BD (mm)SD (mm)TD (mm)CP (mm)WD (mm)W (kg)
SKPW-PP 3,0/150/603,01,015070601309017,5
SKPW-PP 4,0/150/60 4,01,015070601309019,5
SKPW-PP 5,0/175/60 5,01,017570601309528
SKPW-PP 6,0/175/60 6,01,017570601309531,5
SKPW-PP 7,0/193/60 7,012193806013010040,5
SKPW-PP 8,0/193/608,01,2193806013010045
SKPW-PP 9,0/193/60 9,01,5193806013010057,5
SKPW-PP 10,0/193/60 10,01,8193806013010064,5
SKPW-PP 11,0/220/60 11,01,8220806013010079,5
SKPW-PP 12,0/220/60 12,01,8220806013010084
SKPW-PP 12,0/250/60 12,01,8250806013010094,5
Klasa prędkościKlasyfikacja wg PN-EN 12767:2008Klasyfikacja wg PN-EN 12767:2019
50 (km/h)50,NE,250-NE-C-S-SE-MD-0
70 (km/h)70,NE,270-NE-C-S-SE-MD-0
100 (km/h)100.NE,2100-NE-C-S-SE-MD-0

SKPW-P

Słup wkopywany, o wysokościach od 3,0 m do 9,9 m i średnicach u podstawy (przy gruncie) od 100 mm do 193 mm z maksymalnym wysięgnikiem WD1 o rozpiętości 1500 mm

Symbol słupaH (m)GH (m)BD (mm)SD (mm)TD (mm)CP (mm)WD (mm)W (kg)
SKPW-P 3,0/130/603,01,01307060130859
SKPW-P 3,0/150/603,01,015070601309010
SKPW-P 4,0/130/60 4,01,013070601308510,5
SKPW-P 4,0/150/60 4,01,015070601309012
SKPW-P 5,0/175/60 5,01,017570601309519
SKPW-P 6,0/175/60 6,01,017570601309523
SKPW-P 7,0/193/60 7,01,2193806013010030,5
SKPW-P 8,0/193/608,01,2193806013010035
SKPW-P 9,0/193/60 9,01,5193806013010047,5
Kls prędkościKlasyfikacja wg PN-EN 12767:2008Klasyfikacja wg PN-EN 12767:2019
70 (km/h)70,NE,370-NE-B-S-SE-MD-0

SKPW-P

Słup wkopywany, o wysokości 12 m i średnicy u podstawy (przy gruncie) 220 mm z maksymalnym wysięgnikiem WD1 o rozpiętości 1500 mm

Symbol słupaH (m)GH (m)BD (mm)SD (mm)TD (mm)CP (mm)WD (mm)W (kg)
SKPW-P 12,0/220/6012,01,8220806013010072
Klasa prędkościKlasyfikacja wg PN-EN 12767:2008Klasyfikacja wg PN-EN 12767:2019
100 (km/h)100, LE,3100-LE-C-S-SE-MD-0

SKPW-P

Słup  wkopywany, o wysokości 12 m i średnicy u podstawy (przy gruncie) 220 mm z talerzem kotwiącym oraz maksymalnym wysięgnikiem WD1 o rozpiętości 1500 mm

Symbol słupaH (m)GH (m)BD (mm)SD (mm)TD (mm)CP (mm)WD (mm)W (kg)
SKPW-P 12,0/220/60 (z talerzem kotwiącym)12,01,8220806013010087,5
Klasa prędkościKlasyfikacja wg PN-EN 12767:2008Klasyfikacja wg PN-EN 12767:2019
100 (km/h)100, HE,1100-HE-E-S-SE-MD-0

Łatwy montaż

Słupy instalowane są bez użycia ciężkiego sprzętu.



Szczegółowe wymiary słupów zostały opisane w kartach katalogowych

Współczynnik zagęszczenia gruntu

Rekomendowany wskaźnik zagęszczenia gruntu Is powinien mieścić się w zakresie od 0,95 do 1,02 ( wg PN-EN ISO 14688-2)

Nasze produkty to gama innowacyjnych rozwiązań kompozytowych o szerokim zastosowaniu w wielu branżach.

  • Drogownictwo
Realizacje Passivepole

Bezpieczny jak Passivepole

Właściwości słupów kompozytowych Passivepole wspierają bezpieczeństwo bierne uczestników ruchu drogowego. Podczas zderzenia samochodu ze słupem, kompozytowa konstrukcja w całości absorbuje energię zderzenia z zachowaniem najlepszych parametrów biernego bezpieczeństwa ASI oraz THIV. Passivepole bezpiecznie kładzie się przed pojazdem, a konstrukcja kabiny pojazdu pozostaje nienaruszona.

Dowiedz się więcej

Kolory słupów w ofercie standardowej

  • 7032
  • 7047
  • 7035
  • 7042
  • 7024
  • 7016
  • 9005
+ Możliwość barwienia słupa
na dowolny kolor z palety RAL

Zalecane akcesoria

Złącza słupowe IZK–4–01

Złącza słupowe IZK–4–02

Złącza słupowe IZK–4–03

Złącza słupowe IZK–4–03

Tuleja – nakładka adaptacyjna

Wysięgnik jednostronny GRUPA WJ1

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WJ1/60/5/500 500 60 200 1,8
WJ1/60/5/1000 1000 60 249 2,6
WJ1/60/5/1500 1500 60 293 3,4

Wysięgnik jednostronny GRUPA WJ2

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WJ2/60/5/500 500 60 1000 3,4
WJ2/60/5/1000 1000 60 1000 4,2
WJ2/60/5/1500 1500 60 1000 5,0

Wysięgnik jednostronny GRUPA WJ3

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WJ3/60/5/500 500 60 500 2,4
WJ3/60/5/1000 1000 60 500 3,4
WJ3/60/5/1500 1500 60 500 4,2

Wysięgnik jednostronny, pionowy, prosty GRUPA WP

Symbol ID (mm) BU (mm) waga (kg)
WP/60/1000 60 1000 2,6

Wysięgnik dwustronny GRUPA WD1

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WD1/60/5/500 500 60 200 2,6
WD1/60/5/1000 1000 60 249 4,2
WD1/60/5/1500 1500 60 293 5,8

Wysięgnik dwustronny GRUPA WD2

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WD2/60/5/500 500 60 1000 4,2
WD2/60/5/1000 1000 60 1000 5,8
WD2/60/5/1500 1500 60 1000 7,4

Wysięgnik dwustronny GRUPA WD3

Symbol BL (mm) ID (mm) BU (mm) waga (kg)
WD3/60/5/500 500 60 500 3,2
WD3/60/5/1000 1000 60 500 5,0
WD3/60/5/1500 1500 60 500 6,6

Wysięgnik na obejmie

Symbol wysięgnika BL (mm) ID (mm) waga (kg)
wysięgnik na obejmie 500 60 2,6
1000 60 4,2
